ナニワでご紹介できる直管形LEDランプのほんの一部をご紹介します。
一般照明用途から内照看板用途まで、また電源内蔵型・外付型など幅広くラインナップしておりますので、お客様のご要望に最適な商品をご提案いたします。
また、照明器具とセットでのご提案もいたします。
■ 看板用 ( 片面発光タイプ・両面発光タイプ )
 ビューランプチューブ VLT-Kシリーズ |
 ビューランプチューブ VLT-Rシリーズ |
 リアルチューブ KAシリーズ |
 H-TUBE HTBシリーズ |
VLT-K 【 ビューランプチューブ片面300°発光 】
株式会社ニッケンハードウェア 内照看板用直管LED蛍光灯【ビューランプチューブ VLT-K】
ご要望にお応えし新たに電球色をラインアップ。
飲食店の看板などに最適です。
長さ4種類、配光2種類、光色2種類、合計で16種類のラインアップ。
※写真は点灯イメージになります。
2枚V字基板で片面広角300°発光を電源内蔵式実現。
内照看板に最適な6000K昼光色で薄型フレームにも対応します。
20W形、40W形だけでなく、30W形と32W形もラインアップした事で様々な仕様の看板に対応いたします。
FL蛍光灯比で17%の明るさ向上、57%の省エネを実現しました。
※40W形FL安定器6W換算
※5000時間使用後での比較値
内照看板の内部温度を上昇させず、低温を維持する超低発熱回路設計。
長時間点灯後でも熱さを感じない程です。
内照直管専用の一体型成形で、従来の蛍光灯と同様に発熱部の管には継目がなく、防水防塵の保護等級IP65を実現しました。
口金部と発光部に段差のないストレート形状。Φ32.5mm(T10サイズ)の防水ソケットが用いられる場面で活躍します。
安全面を優先し、プラスとマイナスを近接させない両側配線を採用しました。看板内での水滴や埃によるショートも防止します。
※口金ピン2本は導通している為、どちらに接続しても大丈夫です。
※極性フリーでランプの方向は気にせず取付可能。
国際規格「IEC60068-2-6」試験に合格。屋外看板の様に風圧による振動を常に受ける環境でも安心してご利用いただけます。
看板のチラつきは不安感や古びた雰囲気を助長させてしまいます。
本製品は独自のフリッカーレス回路を搭載し、カメラレンズで覗いても蛍光灯の様なチラつきは一切ありません。
| VLT-K製品仕様 ( 壁面看板・ファサードサイン向け ) | ||||
|---|---|---|---|---|
| タイプ | 20W形 | 30W形 | 32W形 | 40W形 |
| 型式 | VLT-K10W | VLT-K11W | VLT-K15W | VLT-K20W |
| 光色 | 昼光色：6000K | |||
| 配光角度 | 300° | |||
| 全光束 | 1,300 lm | 1,440 lm | 1,850 lm | 2,650 lm |
| 演色性 | >83Ra | |||
| 消費電力 | 10W | 11W | 15W | 20W |
| 入力電圧 | AC100V ～ 240V | |||
| 外形寸法 (mm) | Φ32.5×580 | Φ32.5×630 | Φ32.5×830 | Φ32.5×1198 |
| 重量 | 180g | 195g | 210g | 240g |
| 口金 | G13 | |||
| 配線方法 | AC直結 両側給電 | |||
| 使用環境温度 | -20℃～55℃ 湿度95%以下 | |||
| 設計寿命 | 40,000時間(周囲温度25度時) | |||
| 保護等級 | IP65(口金部除く) | |||
| 材質 | チューブ：耐候難燃ポリカーボネート 口金：銅(ニッケルメッキ) | |||
| 製品保証 | 2年間 | |||
| VLT-K/3K製品仕様 ( 壁面看板・ファサードサイン向け ) | ||||
|---|---|---|---|---|
| タイプ | 20W形 | 30W形 | 32W形 | 40W形 |
| 型式 | VLT-K10W/3K | VLT-K11W/3K | VLT-K15W/3K | VLT-K20W/3K |
| 光色 | 電球色：3000K | |||
| 配光角度 | 300° | |||
| 全光束 | 1,210 lm | 1,360 lm | 1,770 lm | 2,390 lm |
| 演色性 | >83Ra | |||
| 消費電力 | 10W | 11W | 15W | 20W |
| 入力電圧 | AC100V ～ 240V | |||
| 外形寸法 (mm) | Φ32.5×580 | Φ32.5×630 | Φ32.5×830 | Φ32.5×1198 |
| 重量 | 180g | 195g | 210g | 240g |
| 口金 | G13 | |||
| 配線方法 | AC直結 両側給電 | |||
| 使用環境温度 | -20℃～55℃ 湿度95%以下 | |||
| 設計寿命 | 40,000時間(周囲温度25度時) | |||
| 保護等級 | IP65(口金部除く) | |||
| 材質 | チューブ：耐候難燃ポリカーボネート 口金：銅(ニッケルメッキ) | |||
| 製品保証 | 2年間 | |||
製品に関するお問い合わせ
VLT-R 【 ビューランプチューブ両面360°発光 】
株式会社ニッケンハードウェア 内照看板用直管LED蛍光灯【ビューランプチューブ VLT-R】
ご要望にお応えし新たに電球色をラインアップ。
飲食店の看板などに最適です。
長さ4種類、配光2種類、光色2種類、合計で16種類のラインアップ。
※写真は点灯イメージになります。
4枚基板で全周両面360°発光を電源内蔵式実現。
内照看板に最適な6000K昼光色で袖看板にも対応します。
20W形、40W形だけでなく、30W形と32W形もラインアップした事で様々な仕様の看板に対応いたします。
FL蛍光灯比で29%の明るさ向上、48%の省エネを実現しました。
※40W形FL安定器6W換算
※5000時間使用後での比較値
内照看板の内部温度を上昇させず、低温を維持する超低発熱回路設計。
長時間点灯後でも熱さを感じない程です。
内照直管専用の一体型成形で、従来の蛍光灯と同様に発熱部の管には継目がなく、防水防塵の保護等級IP65を実現しました。
口金部と発光部に段差のないストレート形状。Φ32.5mm(T10サイズ)の防水ソケットが用いられる場面で活躍します。
安全面を優先し、プラスとマイナスを近接させない両側配線を採用しました。看板内での水滴や埃によるショートも防止します。
※口金ピン2本は導通している為、どちらに接続しても大丈夫です。
※極性フリーでランプの方向は気にせず取付可能。
国際規格「IEC60068-2-6」試験に合格。屋外看板の様に風圧による振動を常に受ける環境でも安心してご利用いただけます。
看板のチラつきは不安感や古びた雰囲気を助長させてしまいます。
本製品は独自のフリッカーレス回路を搭載し、カメラレンズで覗いても蛍光灯の様なチラつきは一切ありません。
| VLT-R製品仕様 ( 袖看板・突出しサイン向け ) | ||||
|---|---|---|---|---|
| タイプ | 20W形 | 30W形 | 32W形 | 40W形 |
| 型式 | VLT-R12W | VLT-R13W | VLT-R17W | VLT-R24W |
| 光色 | 昼光色：6000K | |||
| 配光角度 | 360° | |||
| 全光束 | 1,450 lm | 1,570 lm | 2,020 lm | 2,900 lm |
| 演色性 | >83Ra | |||
| 消費電力 | 12W | 13W | 17W | 24W |
| 入力電圧 | AC100V ～ 240V | |||
| 外形寸法 (mm) | Φ32.5×580 | Φ32.5×630 | Φ32.5×830 | Φ32.5×1198 |
| 重量 | 330g | 360g | 400g | 465g |
| 口金 | G13 | |||
| 配線方法 | AC直結 両側給電 | |||
| 使用環境温度 | -20℃～55℃ 湿度95%以下 | |||
| 設計寿命 | 40,000時間(周囲温度25度時) | |||
| 保護等級 | IP65(口金部除く) | |||
| 材質 | チューブ：耐候難燃ポリカーボネート 口金：銅(ニッケルメッキ) | |||
| 製品保証 | 2年間 | |||
| VLT-R/3K製品仕様 ( 袖看板・突出しサイン向け ) | ||||
|---|---|---|---|---|
| タイプ | 20W形 | 30W形 | 32W形 | 40W形 |
| 型式 | VLT-R12W/3K | VLT-R13W/3K | VLT-R17W/3K | VLT-R24W/3K |
| 光色 | 電球色：3000K | |||
| 配光角度 | 360° | |||
| 全光束 | 1,390 lm | 1,480 lm | 1,900 lm | 2,640 lm |
| 演色性 | >83Ra | |||
| 消費電力 | 12W | 13W | 17W | 24W |
| 入力電圧 | AC100V ～ 240V | |||
| 外形寸法 (mm) | Φ32.5×580 | Φ32.5×630 | Φ32.5×830 | Φ32.5×1198 |
| 重量 | 330g | 360g | 400g | 465g |
| 口金 | G13 | |||
| 配線方法 | AC直結 両側給電 | |||
| 使用環境温度 | -20℃～55℃ 湿度95%以下 | |||
| 設計寿命 | 40,000時間(周囲温度25度時) | |||
| 保護等級 | IP65(口金部除く) | |||
| 材質 | チューブ：耐候難燃ポリカーボネート 口金：銅(ニッケルメッキ) | |||
| 製品保証 | 2年間 | |||
製品に関するお問い合わせ

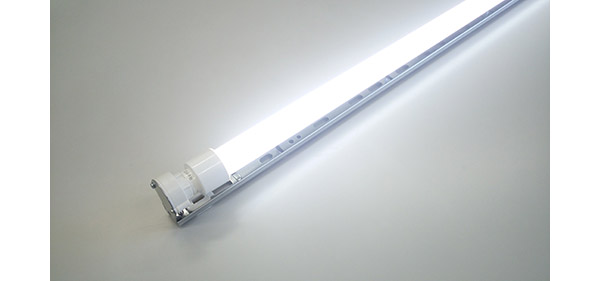

リアルチューブ KAシリーズ
株式会社 OPTILED LIGHTINGG 直管型LEDランプ【リアルチューブ KA】
20W形、40W形だけでなく、30W形と32W形もラインアップした事で様々な仕様の看板に対応いたします。
300度ある広配光で看板をキレイに照射します。
口金回転機能が付いているので、ムラを軽減するための調節もできます。
既存の防湿ソケット 口金32Φ用が使用できます。
アルミヒートシンクを使わない新構造で軽量化を実現。看板の軽量化に貢献します。
LED専門メーカーによる実績に裏付けされた安心の３年保証。
| リアルチューブ KAシリーズ製品仕様 | ||||
|---|---|---|---|---|
| タイプ | 20W形 | 30W形 | 32W形 | 40W形 |
| 型式 | OPJ-A580KA・D-V | OPJ-A630KA・D-V | OPJ-A830KA・D-V | OPJ-A1200KA・D-V |
| 光色 | 昼光色：6500K | |||
| 配光角度 | 300° | |||
| 全光束 | 1,050 lm | 1,150 lm | 1,500 lm | 2,200 lm |
| 演色性 | >83Ra | |||
| 消費電力 | 7.1W | 7.7W | 10W | 14.7W |
| 入力電圧 | AC100V ～ 242V | |||
| 重量 | 120g | 125g | 155g | 200g |
| 口金 | G13 | |||
| 配線方法 | AC直結 片側給電 | |||
| 使用環境温度 | -20℃～55℃ | |||
| 設計寿命 | 40,000時間 | |||
| 材質 | チューブ：ポリカーボネート | |||
| 製品保証 | 3年間 | |||
製品に関するお問い合わせ
H-TUBE HTBシリーズ
Owell オーウエル株式会社 直管型LEDランプ【H-TUBE HTB】
現状の蛍光灯本数と同時で両面サインを光ムラなく発光させ、
ご評価いただいた事例もございます。
口金部分がΦ32mmとスリムになった事で、
市販のΦ32mmの防水ソケットが用いられる場面で活躍します。
本体をポリカーボネートで堤、口金部にはパッキンを施し
内部へ水が浸入しない形状です。また独自の短絡しにくい回路設計をしています。
片側口金浸水状態で20日テストを実施し防水性を確認しております。
配線工事は端子に直結するだけなので、短時間で簡単に施工できます。
もちろんホルダーとあわせてのご提供もできます。
| タイプ | 20W型 | 40W型 |
|---|---|---|
| 品番 | HTB-0600A-57K | HTB-1200A-57K |
| HTB-0600A-30K | HTB-1200A-30K | |
| 定格入力電圧 | AC100V / 200V | |
| 動作周波数 | 50Hz / 60Hz | |
| 消費電力 | 7.2W | 16W |
| サイズ | Φ32×580mm | Φ32×1198mm |
| 全光束()内:電球色 | 1000lm(920lm) | 2200lm(2000lm) |
| 照射角度 | 140° | |
| 力率 | > 0.9 | |
| 演色性(Ra) | > 80 | |
| 色温度 | 5700K / 3000K | |
| 動作温度 | -20℃～+40℃ | |
| 保管温度 | -20℃～+50℃ | |
| 質量 | 235g | 430g |
| 寿命 | 40,000h | |
※寿命は光束が初期値の70%まで低下する時間です。
表示は設計寿命であり、製品の寿命を保障するものではありません。
製品に関するお問い合わせ
室内用
OVAL TUBE NFL ( オーバルチューブ )
株式会社ニッケンハードウェア 直管型LEDランプ【オーバルチューブ】
フリッカーを完全に排除。
カメラレンズでのぞいても光のチラつきは一切ありません。
また、独自の楕円（オーバル）型設計により、LED特有のつぶつぶ感のない均一な面状発光を実現。
明るくしたい場所に光を多く向けるなど、配光をコントロールできます。またこれによって、LED蛍光灯が適合しない縦穴ソケットや、壁面設置された蛍光灯器具でも、床面にしっかり光を照射でき、設置環境を選びません
昼光色タイプ(6,000K)はクールで明るさ感アップ。
昼白色タイプ(5,000K)は自然で落ち着いた空間を演出します。
更に明るく、お求め安くなりました。

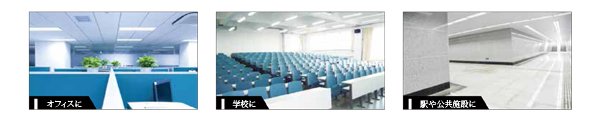

【 20W形 】は廊下などに【 40W形省エネ型 】は学校やオフィスなどに【 40W形明るさ重視型 】は倉庫、工場などに【 110W形 】は駅や公共施設などに最適です。
| 形式 | NFL20-5K | NFL20-6K |
|---|---|---|
| 光色 | 昼白色5,000K | 昼光色6,000K |
| 全光束 | 1,140lm | |
| 消費電力 | 7.5W | |
| 入力電圧 | AC100V～AC240V | |
| 配光角度 | 140° | |
| 保護等級 | 屋内専用 | |
| 保証期間 | 出荷日より3年間 | |
| 形式 | NFL40-5K | NFL40-6K | NFL40H-5K | NFL40H-6K |
|---|---|---|---|---|
| 光色 | 昼白色5,000K | 昼光色6,000K | 昼白色5,000K | 昼光色6,000K |
| 全光束 | 2,260lm | 3,330lm | ||
| 消費電力 | 15W | 22W | ||
| 入力電圧 | AC100V～AC240V | |||
| 配光角度 | 140° | |||
| 保護等級 | 屋内専用 | |||
| 保証期間 | 出荷日より3年間 | |||
| 形式 | NFL110-5K | NFL110-6K |
|---|---|---|
| 光色 | 昼白色5,000K | 昼光色6,000K |
| 全光束 | 5,740lm | |
| 消費電力 | 38W | |
| 入力電圧 | AC100V～AC240V | |
| 配光角度 | 140° | |
| 保護等級 | 屋内専用 | |
| 保証期間 | 出荷日より3年間 | |
