看板用LEDモジュール 一般タイプ

内照看板やチャンネル文字などに使用できるLEDモジュールです。ここで紹介した製品以外も多数取り扱っているほか、LEDモジュールに合わせた電源についてもご提案が可能です。

SLIM CHANNEL-R

Owell オーウエル株式会社 LEDモジュール【SLIM CHANNEL-R】

SLIM CHANNEL-R
■ 高発光効率と形状によるコストダウン

国内最高レベルの効率86.1m/Wを実現。
LED一つひとつの電力に対する明るさが高く設定されています。 またスリムな細長デザインのため、LED配置個数が少なくすむのでコストダウンに繋がります。

■ 高い防水性能

表面シリコンコーティングで、IP-66の高い防水性能を実現しました。
屋外看板での使用には全く問題がありません。

■ 高い防熱性能

熱を持ちにくい設計になっており、表面のシリコンコーティング、電流値の仰制等で放熱技術を施してあります。

■ 定電流駆動

LEDに負担がかからないばかりでなく、電圧変動による明るさのムラを解消しております。

■ 長寿命による交換回数削減

LEDは寿命40,000時間のため、光源交換回数を大幅に削減し、交換費用と手間を減らす事ができます。

■ あらゆる厚さに対応

薄型サインから150mm程度まであらゆるサインにフレキシブルに適応するスリムボディです。

製品仕様
品番 SLIM CHANNEL 1P40 SLIM CHANNEL 2P40 SLIM CHANNEL 4P40
外形寸法 L31.6×W11.2×H8.5mm L69.8×W11.2×H8.5mm L151.2×W11.2×H8.5mm
色温度 標準品 6500K(※受注生産品 2800K/10000K/RED)
消費電力 0.36W 0.36W 0.72W
電圧 24V
電流 15mA 15mA 30mA
全光束 15.5lm 31lm 62lm
光効率 43lm/W 86lm/W 86lm/W
防水性能 IP66

製品に関するお問い合わせ

スプライト / スプライトハーフ

東洋ライト工業 LEDモジュール【 SupeLight / SupeLightHalf 】

スプライト/スプライトハーフ LEDモジュール
■ 3イン1チップを採用

東洋ライト工業の従来製品に比べて明るさを1.5倍に高めたハイスペックモデルです。

■ 防水性能IP67

屋内外で使用可能です。店舗や商業施設の屋内外のサイン用光源、店内ディスプレイ・什器用光源などに活用できます。
また、鉛フリーをはじめとしたRoHS指令にも対応。

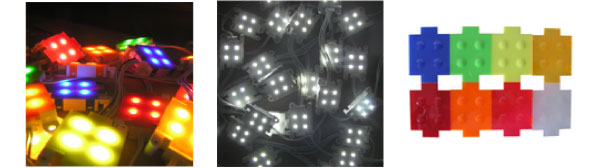

■ 発光色を変えられる8色の専用カラーカバーをご用意 ( ※オプション )

オプションで専用カラーカバーを用意しており、モジュール本体に取付ける事によって白色以外の各色に発光させられ多様な演出が出来ます。

スプライト LEDモジュール スプライトハーフ LEDモジュール

製品仕様
品名 スプライト スプライトハーフ
型式 SP-W4-AC100V SP-W2-AC100V
発光色
LED数 4個 / ユニット 2個 / ユニット
カット単位 2ユニット毎 4ユニット毎
サイズ 縦35×横55×高10(mm) 縦20×横63×高10(mm)
モジュールピッチ 最大150mm
最大接続可能数 200ユニット 350ユニット
入力電圧 AC100V(±10%)
消費電力 0.85W 0.43W
動作周囲温度 -20℃~65℃
色温度 6,000K~7,000K
耐用時間 約40,000h
防水性 IP67
製品重量 23g / ユニット 12g / ユニット
販売単位 30ユニット 48ユニット
カバー適合 8色カバー

製品に関するお問い合わせ

Bandilight F-LED300・900  (バンディライトF-LED300・900)

桜井株式会社(SAKURAI CO.,LTD.) RGB仕様LEDモジュール【Bandilight F-LED300・900】

Bandilight バンディライト F-LED300・900
■ Bandilight F-LED300・900 ( バンディライト300・900 ) の特徴・取付イメージ

Bandilight F-LED300・900は、日亜化学工業(株)製LED素子を採用した3灯タイプ、9灯タイプのRGB(赤、 緑、青)混在ユニットLEDモジュールです。簡易グラデーション照明に適しています。


画像をクリックしていただくと設置イメージ(グラデーションイメージ)を見ていただけます。
※リンク先:桜井株式会社HP施工例ページ

【使用機種】
・F-LED900C
・DMXコントローラー

f-led900設置イメージ
■ 専用RGBコントローラー(別売り)

4線タイプのRGB LED専用の調光コントローラーです。
16モードの点灯パターンを演出し、それぞれのパターンのサイクル時間と明るさレベルを調整できます。
入力電圧はDC5Vから24Vまで対応し、各チャンネル最大6Aまでの出力電流を制御できます。
(※防水性能はありません)

f-led300・900専用コントローラー
F-LED300
品番 BFL300DF5
カラー RGBカラー
入力電圧 DC5V
作動電流 0.09A
消費電力 0.45W
寸法 43mm(L)×26mm(W)×13.5mm(H)
重さ 20g
使用温度 -20℃~+70℃
材質 ユニット:PBT(UL Recognized Material)、ワイヤー:AWG#18(80℃)
Luminous Flux 9 lm
波長 赤: 625nm、緑: 525nm、青: 470nm
防水性能 IP67
ピッチ 100mm
梱包 50ユニット
F-LED900
品番 BFL900DF12
カラー RGBカラー
入力電圧 DC12V
作動電流 0.09A
消費電力 1.08W
寸法 65mm(φ)×64mm(L)×13.5mm(H)
重さ 45g
使用温度 -20℃~+70℃
材質 ユニット:PBT(UL Recognized Material)、ワイヤー:AWG#18(80℃)
Luminous Flux 27lm
波長 赤: 625nm、緑: 525nm、青: 470nm
防水性能 IP67
ピッチ 150mm
梱包 50ユニット

(1ユニットあたりの数値)
